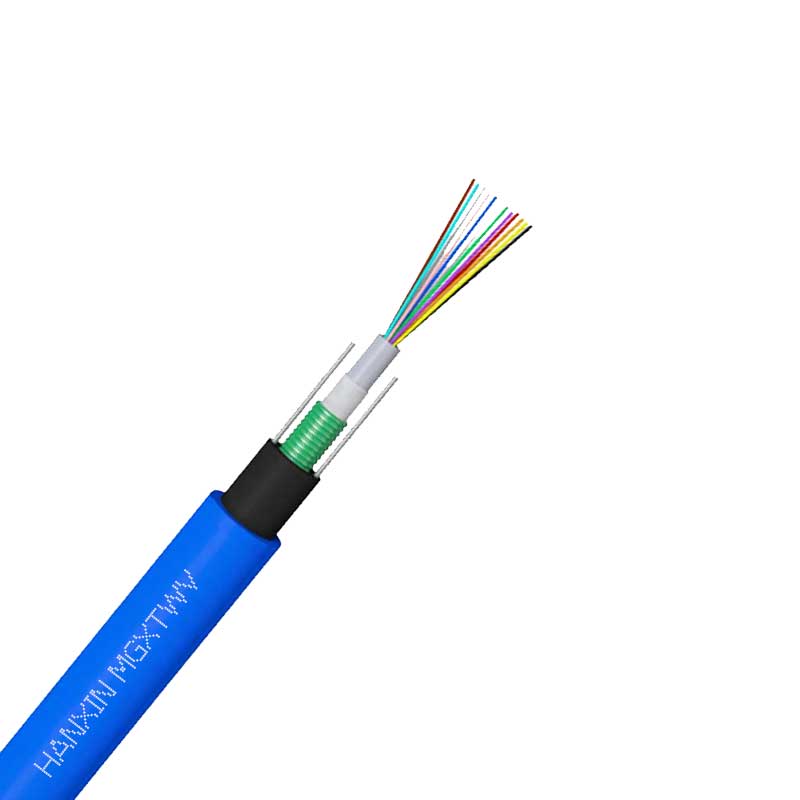

中心束管式礦用光纜MGXTWV

產品概述： MGXTSWV光纜結構是將250μm光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。松套管外用一層雙面涂塑鋼帶（PSP）縱包，鋼帶和松套管之間加阻水材料以保證光纜的緊湊和縱向阻水，兩側放置兩根平行鋼絲后擠制聚乙烯內護套…

提交詢盤 Live Chat

產品詳情
產品應用
包裝運輸

產品概述：

MGXTSWV光纜結構是將250μm光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。松套管外用一層雙面涂塑鋼帶（PSP）縱包，鋼帶和松套管之間加阻水材料以保證光纜的緊湊和縱向阻水，兩側放置兩根平行鋼絲后擠制聚乙烯內護套，內護套外在擠包一層聚乙烯外護套成纜。

·產品特點

·具有良好的機械性能和溫度性能。
·松套管材料本身有良好的耐水性能和較高的強度。
·管內充以特種油膏，對光纖進行了關鍵性的保護。
·良好的抗壓性。
·兩根平行鋼絲保證光纜的抗拉強度。
·雙面涂塑鋼帶(PSP)提高光纜的抗透潮能力，同時有防鼠的功能。
·良好的阻水材料防止光纜縱向滲水。
·采用藍色阻燃PVC進行二次護套，使光纜具有良好的阻燃效果。

·產品標準

? ? ? ? ? ? ··MGXTSWV光纜遵循MT386-1995煤礦用阻燃電纜阻燃性的試驗方法和判定規則.

·光學特性

		G.652	G.655	50/125μm	62.5/125μm
衰減 (+20℃)	@850nm			≤3.0dB/km	≤3.0dB/km
	@1300nm			≤1.0dB/km	≤1.0dB/km
	@1310nm	≤0.36dB/km
	@1550nm	≤0.22dB/km	≤0.23dB/km
帶寬（Class A）	@850			≥500MHZ·km	≥500MHZ·km
帶寬（Class A）	@1300			≥1000MHZ·km	≥600MHZ·km
數值孔徑				0.200±0.015NA	0.275±0.015NA
光纜截止波長		≤1260nm	≤1480nm

結構參數：

光纜型號 Cable Type	光纖數 Fiber Count	光纜直徑 Cable Diameter mm	光纜重量 Cable Weight Kg/km	允許拉伸力 Tensile Strength 長期/短期 Long/Short Term N	允許壓扁力 Crush Resistance 長期/短期 Long/Short Term N/100m	彎曲半徑 Bending Radius 靜態/動態 Static/Dynamic mm
MGXTSWV-2～12	2～12	11	130	500/1000	500/1500	15D/30D
