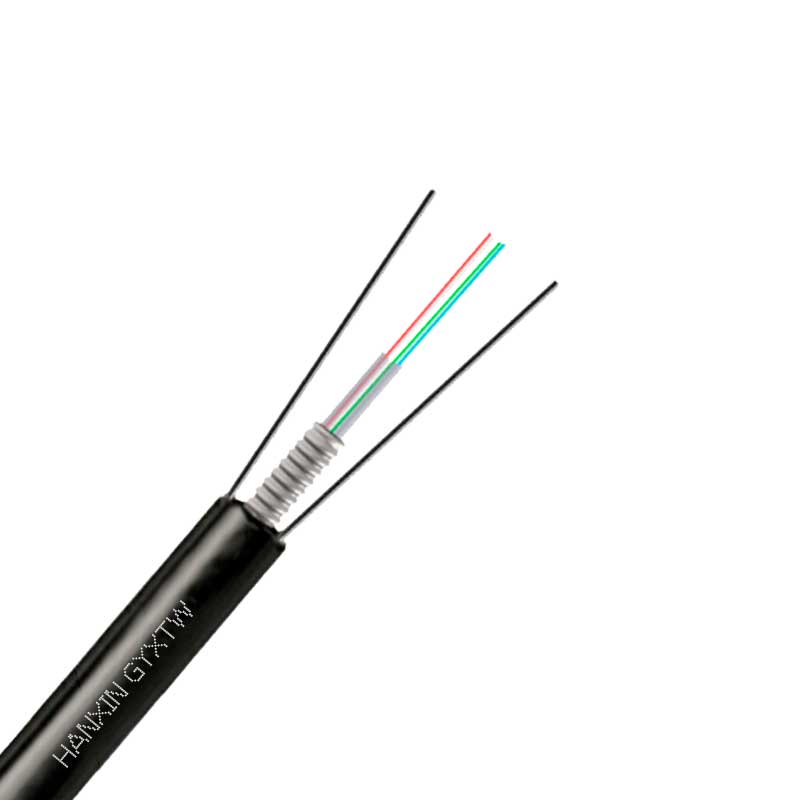

漢信GYXTW 中心束管式光纜的結構是將 250μm 光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。松套管外用一層雙面涂塑鋼帶（PSP）縱包，鋼帶和松套管之間加阻水材料以保證光纜的緊湊和縱向阻水，兩側放置兩根平行鋼絲后擠制聚乙烯護套成纜。

·產品特點?

· 具有良好的機械性能和溫度性能。

· 松套管材料本身具有良好的耐水解性能和較高的強度。

· 管內充以特種油膏，對光纖進行了關鍵性保護 ， 良好的抗壓性和柔軟性。

· 雙面涂塑鋼帶（PSP）提高光纜的抗透潮能力。

· 兩根平行鋼絲保證光纜的抗拉強度。

· 直徑小、重量輕、容易敷設。

· 較長的交貨長度。

·產品標準?

漢信GYXTW 光纜符合 YD/T 769-2003 標準。

·光學特性



		G.652	G.655	50/125μm	62.5/125μm
衰減 (+20℃)	@850nm			≤3.0?dB/km	≤3.0?dB/km
	@1300nm			≤1.0?dB/km	≤1.0?dB/km
	@1310nm	≤0.36?dB/km	≤0.40?dB/km
	@1550nm	≤0.22?dB/km	≤0.23dB/km
帶寬(A級)	@850nm			≥500?MHz·km	≥200?MHz·km
	@1300nm			≥1000?MHz·km	≥600?MHz·km
數值孔徑				0.200±0.015NA	0.275±0.015NA
光纜截止波長		≤1260nm	≤1480nm



·結構參數



光纜型號	光纖數	光纜直徑 mm	光纜重量?kg/km	允許拉伸力 長期/短期 N	允許壓扁力 長期/短期 N/100mm	彎曲半徑 靜態/動態 mm
GYXTW-2~12	2~12	10.0	105	600/1500	300/1000	10D/20D
GYXTW-2~12	2~12	10.6	124	1000/3000	1000/3000	10D/20D
GYXTW-14~24	14~24	12.5	149	1000/3000	1000/3000	10D/20D
GYXTW-26~36	26~36	14.0	190	1000/3000	1000/3000	10D/20D
GYXTW-38~48	38~48	15.0	216	1000/3000	1000/3000	10D/20D



儲存、使用溫度: -40℃ 至 + 70℃。
